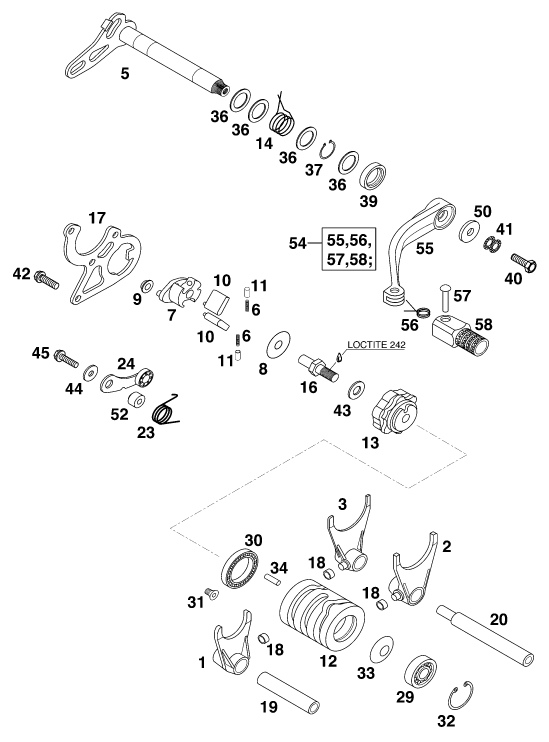

Sprängskiss VÄXELMEKANISM
Nr
Namn
Köp
1
SHIFTING FORK 5TH/6TH GEAR
50334001000
2
SHIFTING FORK 2ND/4TH GEAR
50334002000
3
SHIFTING FORK 1ST/3RD GEAR
50334003000
5
SHIFTING SHAFT 125/200'98
50334005100
6
Spring for ratchet 0.5X11.5
50334007052 ÅTGÅR 2st
7
RATCHET SUPPORT 125/200'98
50334007000
8
STOP DISK 8,2X26X0,7
50334007054
9
BUSHING 6X8X12X4,5
50334007053
10
SHIFTING RATCHET 125/200'98
50334007150 ÅTGÅR 2st
11
PRESSURE END PAD 4,1X5,6X8,4
50334007051 ÅTGÅR 2st
12
SHIFTING DRUM ALU 125/200'00
50334012100
13
LOCATING DRUM 125/200'98
50334013000
14
RETURN SPRING 3MM
50334014000
16
SPECIAL SCREW M8X21,5 WS=12
50334016000
17
SHIFTING GATE 3MM 125/200'98
50334017000
18
SHIFTING ROLLER 6X8X5,2
50334018100 ÅTGÅR 3st
19
SHIFTING ROD DRIVE 11,8X67,5
50334019000
20
SHIFT. ROD DRIVE END 11,8X94,5
50334020000
23
LOCATING LEVER SPRING 2,5MM'98
50334023000
24
LOCATING LEVER CPL.125/200'98
50334024144
29
BALL BEARING 6000 RS1 C3
0625060006
30
KULLAGER 61805 C3
0625618050
31
Flat head screw DIN7991 M5X10
0991050102
32
LOCK RING DIN0472-26X1,2
0472260120
33
SPRING WASHER 12,2X25X0,9
0093251209
34
Needle roll.DIN5402 NRB 4X9.8
0402040980
36
STOP DISK 14,3X20X1
49033031000
37
retaining ring DIN 471 14x1
0471140100
39
radial shaft seal 14x24x6 B
0760142460
40
HH SCREW DIN0933-M 6X16 10.9
59009062016
41
Pair of washers M6 NORDLOCK
50233041000
42
SKRUV (KRAGE) M6x20 TX30
0025060206 ÅTGÅR 3st
43
washer DIN 125 A -8.4
0125080003
44
WASHER DIN0125-A 5,3
0125050003
45
SKRUV (KRAGE) M5x20 TX30
0025050206
50
STEEL WASHER 6,4X17X3
50232050001
52
SLEEVE FOR LOCKING LEVER
54634052300
54
SHIFT LEVER CPL. 2-STROKE
54834031000
VÄXELSPAK KTM 02-
06-1505
56
SHIFTING LEVER SPRING 250
54634032100
57
BOLT 6X25 FOR SHIFT LEVER
54634031050
58
STEP PLATE FOR SHIFT LEVER 250
54634131000
